品牌:承德盛合智能
起订:10台
供应:1000台
发货:7天内

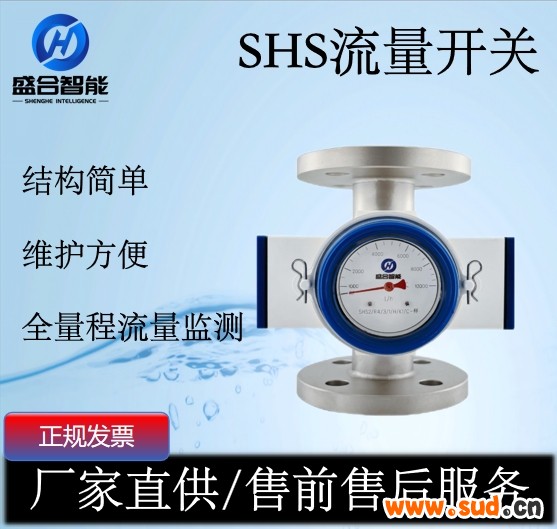

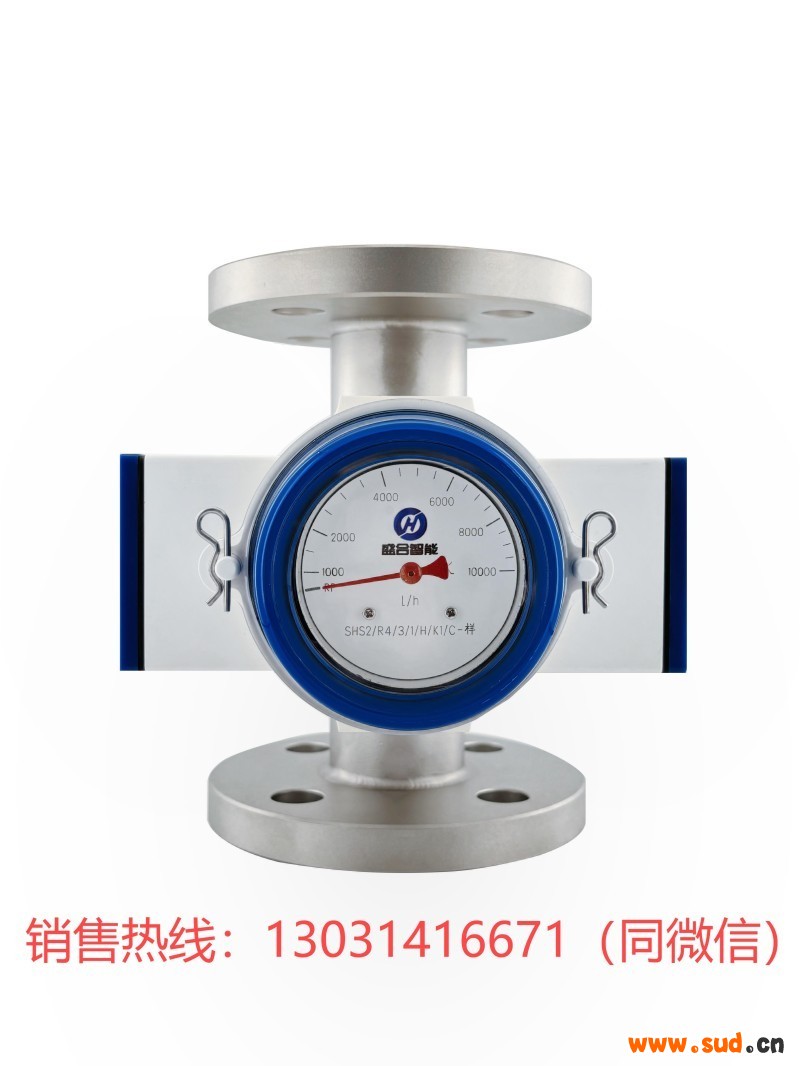

SHS流量开关采用锥形测量管和测量靶，当流体沿着锥形管通过时，测量靶依据流量的大小而产生位移，测量靶的位移，靠弹簧平衡力的作用而产生平衡，通过磁耦合系统传到指示系统，从而实现流量的监测和控制。
SHS流量开关结构坚实、性能稳定，可广泛应用于发电机、电动机、轧机、压缩机、传送机和其它机器的冷却、润滑系统中。当流量超过或低于设置的预置开关点时，它可以输出一个控制信号。这个预置开关点可以设置在量程中的任何一个位置，即使仪表已经安装到管道上，它也可以很方便的进行调整。
技术参数：
·精度：±8%、±12%、
·开关重复性：±2.5%
·供电电源
标准型：直流24VDC供电
交流型：交流220VAC供电
·输出信号
双稳态干簧管触点信号： 12VA（ 220VAC/ 0.5A），建议使用24VDC供电
双稳态放大继电器开关信号： 1200VA（ 250VAC/ 5A），建议使用24VDC或220VAC供电
·防护等级：IP65
·防爆类型：EXi本安防爆型
·主体材质：304SS，316L
·下限量程：20～160L/h水
·上限量程：70～250m3/h水
·介质温度
普通型-40～+120℃
高温型120～+300℃
·SHS2：法兰连接DN15～DN65(1/2"～2-1/2") PN4.0
·SHS3：法兰连接DN80～DN200(3"～8") PN1.6
SHS2
·法兰连接DN15~DN50/65(1/2"~2-1/2")
·适用于水平、垂直管道
·旋转形式刻度
·1或2个流量限位开关
SHS3
·法兰连接DN80~DN200(3"~8")
·适用于水平、垂直管道
·旋转形式刻度
·1或2个流量限位开关
安装前注意事项
·流量开关在安装之前,需清理管道中的杂质、焊渣、污浊,建议采用压缩空气吹扫和洁净水冲洗,确保管道/没有上述残留物。
安装时请注意仪表表体上标明的流体流向,箭头方向为流出方向。
建议出入口安装相当于口径5倍的直管段,以保证测量精度。如果入口端紧邻泵或弯头,zui好酌情增加直管段长度
